Description
300B 튜브 앰프 키트 스테레오 파워 스테이지 6SN7 프리 앰프 5U4G 정류기 HIFI 오디오 DIY
모델 번호: WHFT-A300B(NS)
많은 HIFI 오디오 애호가들은 이전에 비계 납땜 방식으로 DIY 300B 진공관 앰프를 하는 것을 좋아하지만, 이는 훌륭한 엔지니어링이며 너무 많은 배선, 신뢰성 및 성능에 영향을 미칠 수 있으며 외관도 좋지 않습니다. 이제 비계 납땜 대신 잘 만들어진 PCBA가 있으면 위의 문제가 완전히 해결되고 그 이후로는 어려움이 없습니다. PCBA 보드는 무료 테스트이기 때문에 제조상의 어려움은 LM1875 증폭기를 조립하는 것과 같습니다.
300B 진공관 증폭기 키트의 프레임워크는 6SN7과 300B 단일 종단 출력을 채택합니다. 그리고 이 300B PCB 재료는 2.0 두께의 이중 구리 침지 금입니다. 출력 변압기는 고급 실리콘 강판 Z11로 만들어졌으며 수입 전자 진공관을 사용했습니다.
키트는 튜브와 변압기를 포함하지 않고 구매자가 직접 납땜하고 테스트해야 합니다.
메모:
1.이 버전은 프리앰프 스테이지의 게인을 증가시키고 음장 위치가 더욱 좋아진 최신 버전(버전 1.1)입니다.
2. PCB 매개변수 및 회로도의 저항 및 커패시턴스가 약간 다릅니다. PCB의 표준 매개변수가 우선합니다.
고정 튜브 후 사진(아래 마지막 버전은 참고용)

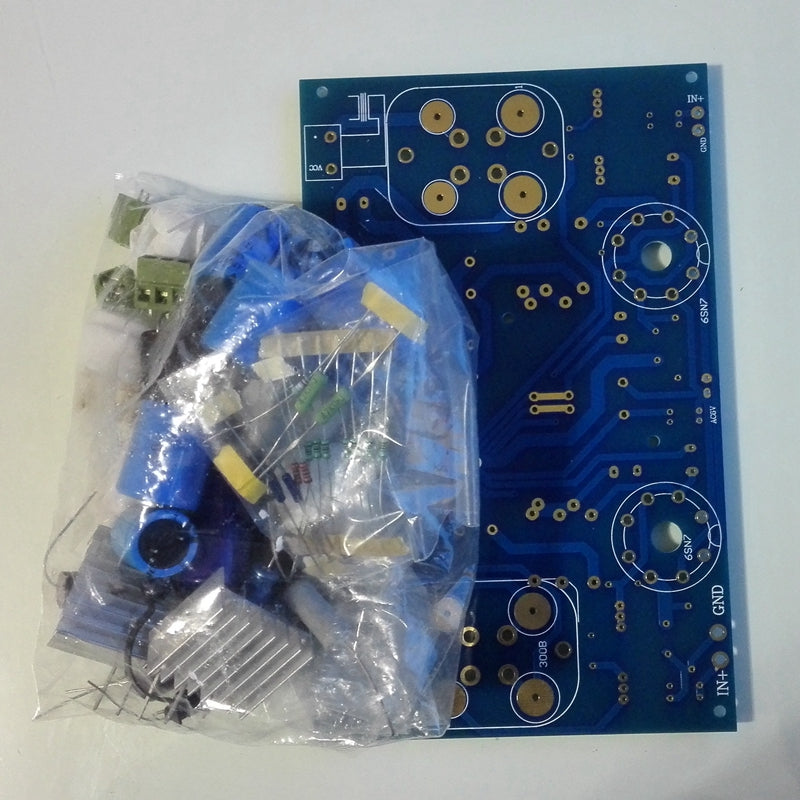

( 이 300B 튜브 키트에는 필요한 5개의 진공관이 포함되어 있지 않으며 위의 사진과 같이 PCBA만 포함되어 있습니다)
특징
1. 가장 정통 클래식 300B 솔루션인 6SN7 + 300B 단일 종단 출력 형식으로 설계되었습니다.
2. 2.0mm 두께의 고품질 침수 금이있는 PCB.
3. 높은 SNR, 조용한 배경
4. 회로는 무료 디버깅으로 간단합니다.
5. 고품질 구성 요소 및 부품이 사용되며 모두 새 부품입니다. 커플 링 커패시터는 최고의 인간 음성 프랑스어 SCR Suren 하나를 사용했습니다. 300B의 튜브 베이스는 PCBA가 완벽한 성능을 달성하도록 하기 위해 특수 24K 금도금 접점이 있는 95 세라믹 베이스로 만들어졌습니다. 자세한 내용은 BOM을 참조하십시오.
제품 상세 사항
1. PCB 크기(L * W * T): 203mm * 107.2mm * 2mm
2. 포함된 구성 요소 및 부품, BOM 참조
3. 전원 변압기 사양 권장:
a) 출력 전력: 250W
b) 입력: 220V/50Hz
c) 출력:
320V - 0 - 320
0-5V
0-5V
0-6.3V
0-6.3V
4. 전원 변압기 사양 권장:
a) 1차 임피던스(킬로옴): 3.5K(200mA) 또는 2.5K, 선형 탭으로 구성
b) 보조(옴): 0 - 4 - 8
c) 주파수: 20-30K Hz(-2dB)
5. 초크 코일의 권장 사양: 5-8H
6. 진공관 추천
a) PSVANE HIFI 버전 300B 튜브 x 2
b) 러시아 EH 5U4G EH 정류기 튜브 x 1
c) 러시아 EH 6SN7 EH 튜브 x 1
7. 결선도
8. 회로도
참고: 이 300B 진공관 키트에는 필요한 5개의 진공관과 변압기(출력 변압기, 전력 변압기) 및 초크가 포함되어 있지 않습니다.
케이싱으로 마감된 300B용 사진
결합 부품 선택
구매를 원하시면 링크를 클릭해주세요.
1. 진공관
2. 출력 변압기
3. 전력 변압기
4. 초크 코일
5. 300B 진공관 앰프 케이스 . 고정된 튜브의 구멍은 PCB 레이아웃으로 절단될 수 있습니다.
상식:
1. 출력 변압기는 스피커 캐비닛을 연결해야 합니다. 그렇지 않으면 부하가 없으면 출력 트랜스포머가 태워집니다.
2. 연결된 단자에 대한 입력 전압은 사양을 엄격히 준수해야하며 잘못 될 수 없습니다.
3. 진공관이 없는 PCBA에 대해 테스트한 후 정상이고 이상이 없으면 튜브를 기반으로 고정할 수 있습니다.
4. PCBA 작동 후 튜브를 만지지 마십시오. 뜨겁습니다.
메모:
1. 우리는 당신에게 당신의 DIY에 대한 몇 가지 항목과 구성 요소를 제공합니다. 회로 읽기, 전자 부품 지식, 조립, 납땜 및 문제 해결에 대한 충분한 능력이 있다면 구입하여 DIY를 즐길 수 있습니다. 그렇지 않은 경우 구매하지 마십시오. 우리는 기술 지원을 제공하지 않습니다.
2. 상품을 구매하는 것은 위의 조건에 동의하는 것을 의미합니다.
